Kitambuzi cha Picha cha LK-HHPD InGaAs

  • Kipimo Kipana, Kasi ya Juu
  • Uwajibikaji wa Juu
  • Imejumuishwa Bias-T
  • Ingizo la kueneza kwa juu
  • Imefungwa kwa Muhuri, Kiunganishi cha SMA
  • Hali ya Giza ya Chini, uwiano wa juu wa mawimbi hadi kelele.
  • Kipengele Kidogo cha Fomu.
ULINZI

+ 86 29 88244373

Maelezo ya Bidhaa*

LK-HHPD ni moduli ya kigunduzi cha kasi ya juu inayofaa kwa programu za dijitali na analogi, iliyo na picha ya PIN ya InGaAs ambayo inashughulikia urefu wa mawimbi kutoka 1250 hadi 1650 nm. Inatoa kipimo data cha GHz 12 au 18 GHz na hutumia nishati ya +5V. Moduli inaoana na nyuzi za kawaida za modi-moja 9/125μm na ina kiunganishi cha SMA cha pato la RF chenye kilinganishi cha 50 ohm.

LK-HHPD inayofaa kwa matumizi ya kiwango cha juu cha data, imefungwa kwa hermetically ili kulinda dhidi ya mambo ya mazingira, kuhakikisha kuegemea na maisha marefu. Ina muundo mwepesi, na uzani wa chini ya gramu 23, ambayo ni ya manufaa kwa programu zinazobebeka au zilizobana nafasi. Moduli hii imeidhinishwa kwa kufuata Maelekezo ya 2.0 ya Vizuizi vya Dawa za Hatari (RoHS), inayoonyesha uzingatiaji wa viwango vya mazingira na usalama.

Ufundi Specifications
Ukadiriaji wa Kawaida na Upeo Kabisa
Kigezo Sym. Typ Ukadiriaji Unit
Kiwango cha joto cha uhifadhi TSTG -45 -85 -55 -100 ℃
Kiwango cha joto cha kesi ya uendeshaji TC 25 -40 -85 ℃
Upendeleo wa Voltage VR 5 +4.75 ～ +5.25 V
Nguvu ya Macho ya Kuingiza Data PIN 0 + 13 dBm
Nguvu ya Macho iliyoungua PB - + 16 dBm
Kuongoza joto la soldering Tp 280 (10s) 330 (10s) ℃
Sifa za Kielektroniki/Macho ( TC = 22 ± 3℃ )
Kigezo Sym Hali ya Uchunguzi Maadili ya Kigezo Unit
Mbio za Wavelength λ - 1000 hadi 1650 nm
Mzunguko wa Mzunguko - - X - Bendi Ku - Bendi -
Kipimo cha kipimo cha Mawimbi Ndogo f-3dB TC = 22 ± 3℃ 0.3 ~ 12 0.8 ~ 18 GHz
Wajibu Re VR =+5 V, Pin = 10mW λ = 1310 nm ≥ 0.75 ≥ 0.75 A / W
      λ = 1550 nm ≥ 0.7 ≥ 0.7
Pato VSWR VSWR - ≤ 2 ≤ 2.2 -
Amplitude Flatness A TC =-45～+85 ℃ ≤ ±1.5 dB
Nguvu ya Macho ya Kueneza Ps VR =+5 V, λ = 1550 nm
AC Iliyorekebishwa		 13 dBm
Nguvu ya Pato la RF ya Kueneza Pnje - -10 dBm
Hali ya Giza Id VR = 5 V ≤ 10 nA
Pato Impedans RL - 50 Ω

● Mikondo ya Kawaida ya Uwajibikaji

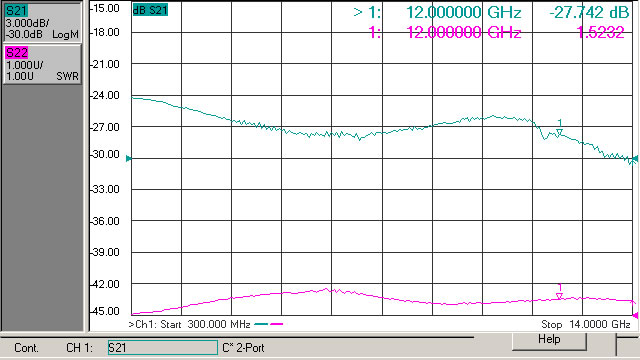

(Kielelezo 1 X - Majibu ya Masafa ya Kitambua Picha cha Bendi)

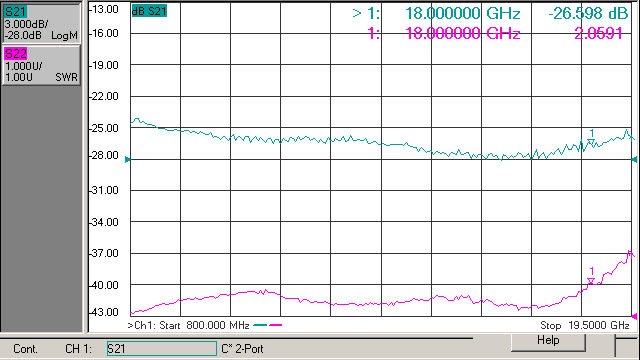

(Kielelezo 2 Ku - Majibu ya Marudio ya Kitambulisho cha Picha)

● Vipimo na Pini (Kizio: inchi)

Kiunganishi cha RF: Kiunganishi cha SMA

●kuagiza Habari

Karatasi ya 1:

Kanuni Kipimo cha Analogi
X 0.3 ～ 12 GHz
Ku 0.8 ～ 18 GHz

Karatasi ya 2:

Kanuni Kontakt Aina ya remark
N Hakuna Kiunganishi Modi moja 9 / 125 μm nyuzinyuzi pigtail
A FC / APC

● Tahadhari

  • Kipenyo cha kupinda nyuzi si chini ya 20mm ili kuzuia nyuzi kuharibika.

  • Hakikisha sehemu ya kuunganisha nyuzinyuzi ni safi kabla ya kuiunganisha na opto-circuit.

  • Ulinzi unaofaa wa ESD unahitajika katika kuhifadhi, usafirishaji na matumizi.

Vigunduzi vyetu vyote vya kawaida vya kupiga picha vinaweza kubinafsishwa kuwa moduli!

matumizi

  • Mawasiliano ya macho-nyuzi

  • Usindikaji wa Taarifa za Rada

  • Vita vya Elektroniki

  • Mtihani na Kipimo cha Mawimbi ya Kasi ya Juu

  • Usalama na Uchunguzi
