LK-NY30E Ka-Band Optical Transmitter
- Upana wa juu zaidi (bora kuliko 35GHz)
- DWDM
- Safu-ya-Nguvu ya Juu
- Nguvu ya juu ya pato
- Kelele ya Kiwango cha Chini cha Jamaa (RIN)
- Njia nyingi za kufanya kazi zinapatikana
- Halijoto ya kesi ya kufanya kazi: (-40℃～70℃)
Maelezo ya Bidhaa*
LK-NY30E Series Ka-Band Optical Transmitter kimsingi imeundwa na vipengele kadhaa muhimu, ni pamoja na chanzo cha mwanga cha laser cha juu-nguvu, moduli ya kiwango cha juu cha upana wa LiNbO3, mzunguko wa uongofu wa utulivu wa voltage, mzunguko wa kuendesha gari, ufuatiliaji na mzunguko wa dalili.
Transmita hii hufanya kazi ndani ya wigo wa kawaida wa ITU mnene wa wavelength multiplexing (DWDM) kwa utoaji wake wa mawimbi ya macho. Inajivunia kipimo data cha moduli ambacho kinazidi 35GHz na ina uwezo wa kutoa nguvu ya macho ya hadi 10mW, ikiwa na urefu wa mawimbi thabiti wa towe.
Mfululizo wa LK-NY30E hufanya kazi kwa voltage moja chanya ya usambazaji wa nguvu, kudumisha utendaji thabiti ndani ya safu ya voltage kutoka +12V hadi +36V. Zaidi ya hayo, kisambazaji kimewekwa na kitendakazi cha viashiria kilichounganishwa ambacho hutoa maoni ya wakati halisi juu ya hali ya usambazaji wa umeme na pato la umeme wa macho, kuhakikisha uendeshaji wa kuaminika na urahisi wa ufuatiliaji.
Ufundi Specifications
Viwango vya Upeo kabisa
| Kigezo | ishara | Min. | Aina. | Max. | Unit |
| kuhifadhi joto | TSTG | -55 | + 25 | + 85 | ℃ |
| Operesheni ya joto | TC | -40 | + 25 | + 70 | ℃ |
| Nguvu ya pembejeo ya RF1 | Pin | - | + 15 | + 25 | dBm |
| voltage | Vin | + 12 | + 12 | + 36 | V |
(1) Hali ya kufanya kazi ya wimbi linaloendelea (CW).
Vipimo vya Kimacho na Umeme (TC = 22±3℃)
| Kigezo | ishara | Min. | Aina. | Max. | Unit | Kumbuka |
| Wavelength | λ | 1527.99 | - | 1563.05 | nm | Kiwango cha ITU |
| Mzunguko (3dB) | f3dB | 2 | - | 35 | GHz | - |
| Nguvu ya pato la mwanga | P | 10 | - | - | mW | - |
| Kelele ya Uzani wa Jamaa | rhine | - | - | -155 | dBc/Hz | - |
| Kurudisha hasara (VSWR) | VSWR | - | - | 2.5 | - | - |
| Ingiza 1 dB Mfinyazo | - | + 17 | - | - | dBm | - |
Ugavi wa Nishati (TC = 22±3℃)
| Kigezo | Min. | Aina. | Max. | Unit |
| voltage | + 12 | + 12 | + 36 | V |
| Sasa(2) | 0.4 | 0.7 | 1.2 |
A |
(2)Hali ya mtihani:Vin=+12V.

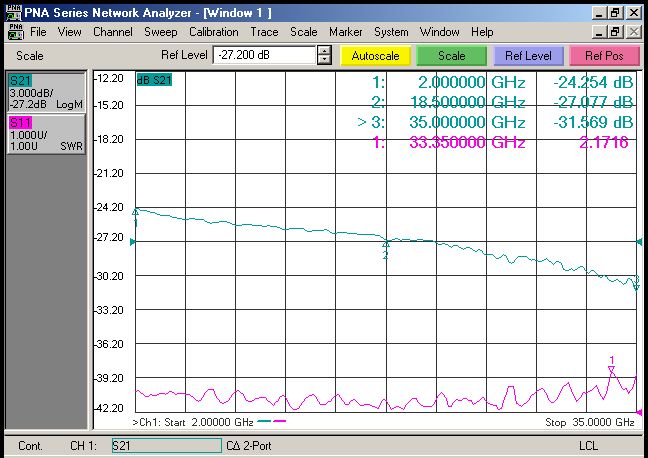

● Mkondo wa Kawaida wa Kujibu
Mchoro wa 1 LK-NY30E Mkondo wa Kawaida wa Mwitikio wa Ka-Band

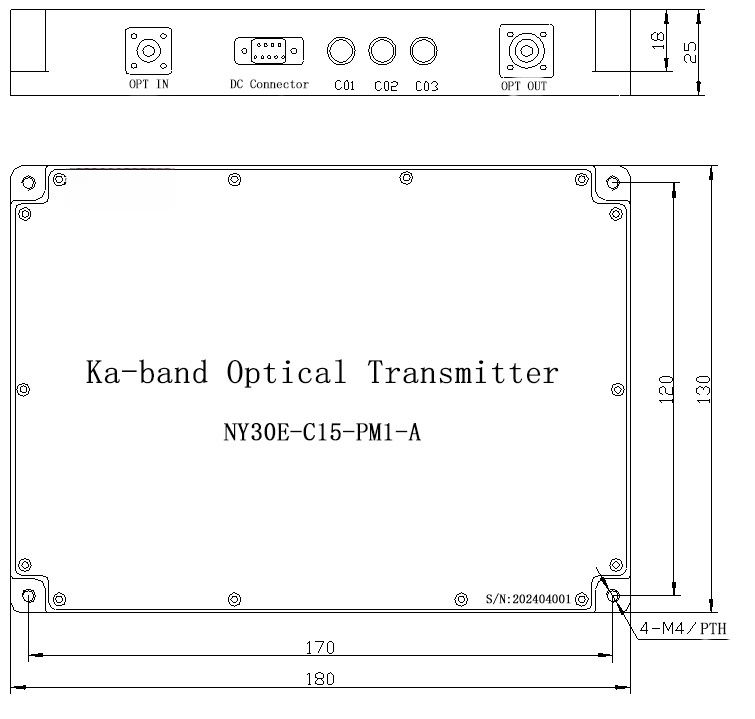

● Dimension Unit:mm[inch]
Kielelezo 2 LK-NY30E Transmitter Dimension
Kiunganishi cha RF: SMA
Kiunganishi cha Nguvu: J30J-9-ZKP
● Pin Of Power Supply
| Kigezo | Maelezo ya Kiufundi | ||||||||
| PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| voltage | Vin | NC | GND | NC | |||||
● ili Taarifa
Karatasi ya 1:
| ishara | Maelezo ya Kiufundi |
| 30E | Kisambazaji cha urekebishaji cha Ka-band cha nje |
Karatasi ya 2:
| Kanuni | Mara kwa mara(THz) | Wavelength (nm) | Kanuni | Mara kwa mara(THz) | Wavelength (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Laha 3:
| ishara | Maelezo ya Kiufundi |
| PM1 | Panda Fiber |
| PM2 | Fiber ya mviringo |
Karatasi ya 4:
| ishara | Maelezo ya Kiufundi |
| CM | Kubinafsisha mtumiaji |
| A | FC / APC |
matumizi
Antena (Rada).
Satcom
Mfumo wa kielektroniki wa kukabiliana na kipimo
Analog RF viungo maambukizi
Broadband Wireless Mawasiliano
Kituo cha msingi cha mawasiliano ya rununu
Mfumo wa DWDM
Mifumo ya rada iliyosambazwa
